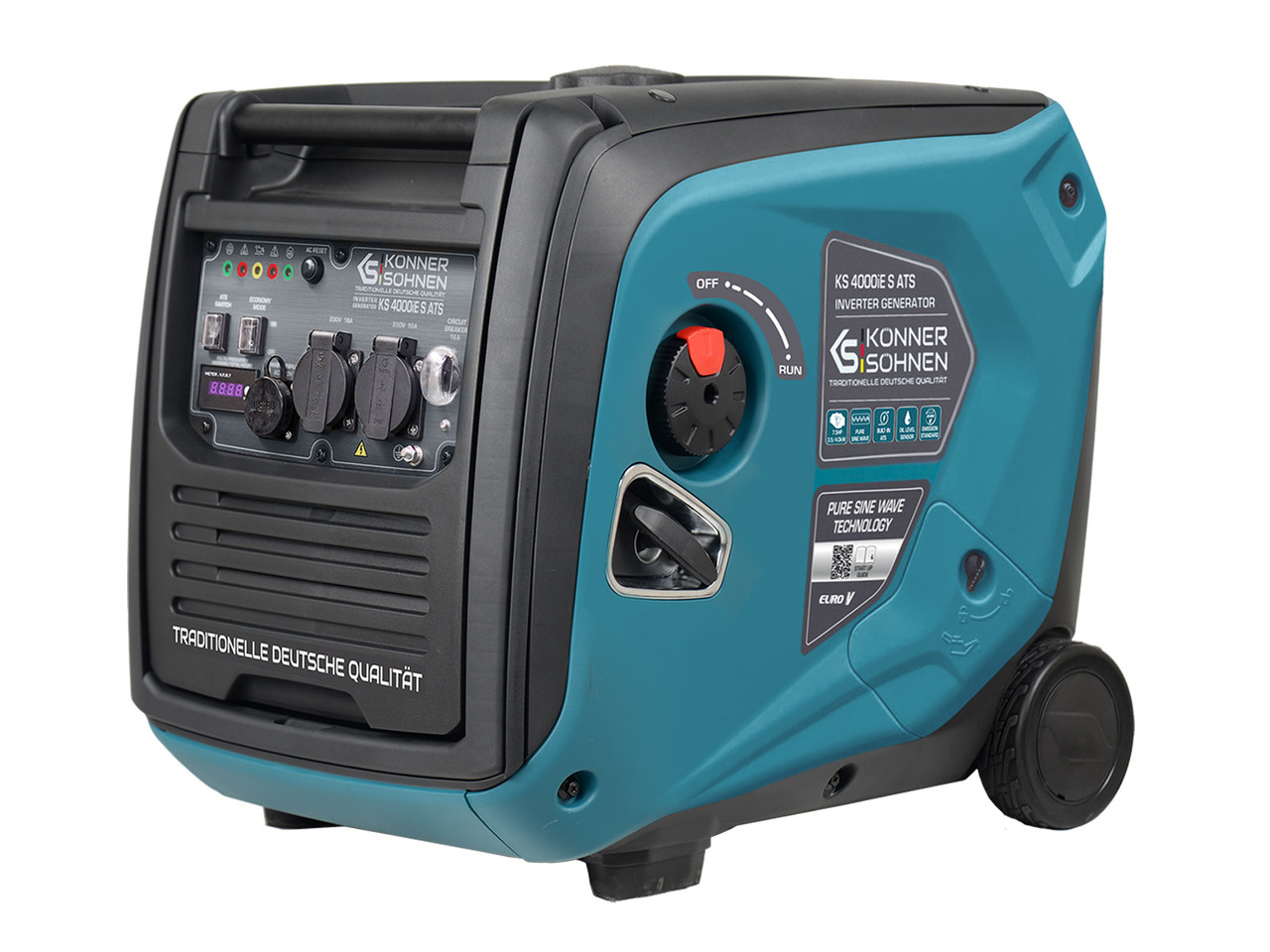

Інверторний генератор KS 4000iE S ATS

Тільки для окремих споживачів електроенергії (електроприладів)

Інверторний генератор KS 4000iE S ATS має вбудований блок АВР і може працювати як в ручному, так і в автоматичному режимі.

Поворотний перемикач OFF-RUN на правій стороні генератора поєднує в собі бензиновий кран, вимикач внутрішнього живлення 12 В і вимикач запалювання. Коли генератор не використовується, він повинен залишатися у положенні OFF, щоб літієва батарея генератора не розрядилася. Генератор поставляється з відключеною батареєю, яку необхідно підключити під лівою кришкою перед першим використанням. Акумулятор заряджається від внутрішнього зарядного модуля, під час роботи генератора, або коли на MAINSINPUT є напруга 230 В (незалежно від положення поворотного перемикача).

Напруга на MAINS INPUT 230V контролюється, як тільки поворотний перемикач встановлений у положення RUN і ATS SWITCH у положення ON. Якщо напруга 230 В на MAINS INPUT зникає, контролер АВР запускає генератор і перемикає розетки 230 В на живлення від інверторного модуля.

KS 4000iE S ATS має 2 розетки 230 В, які підключені по-різному в залежності від версії генератора.

Тільки для окремих споживачів електроенергії (електроприладів):

Обидві розетки 230 В активні як при роботі від MAINS INPUT, так і при роботі від генератора.

При роботі від MAINS INPUT дві розетки 230 В мають ту саму систему (IT, TN, TT), яка заходить на MAINSINPUT. Генератор необхідно заземлити в системах TT і TN за допомогою мідного кабелю 6-10 мм² (залежно від місцевих норм), підключивши його гвинт заземлення до тієї самої шини заземлення, до якої заземлено джерело живлення MAINS INPUT 230V.

Дві розетки після перемикання живлення на генератор мають систему IT з ізольованою нейтраллю. Необхідно дотримуватися правил і захисних заходів для ІТ-системи.

За допомогою такого варіанту генератора можна забезпечити лише пряме резервне живлення споживачів електроенергії, які можуть працювати як в TN, так і в ІТ-мережі. Живлення всього будинку в автоматичному режимі неможливо!

Якщо ви бажаєте в автоматичному режимі живити окремих споживачів електроенергії або їх групи (будинок, офіс тощо) в системі TN із заземленим нульовим провідником, рекомендуємо використовувати Версію 2 генератора KS 4000iE S ATS Версія 2

ВІДМОВА ВІД ВІДПОВІДАЛЬНОСТІ:

Цей інформативний матеріал має на меті ознайомити з функціями генератору та можливостями його застосування, може розглядатися лише як рекомендації, які мають бути адаптовані до обставин та умов під час інсталяції. Сама інсталяція  має проводитися кваліфікованим персоналом з дотриманням усіх діючих по місту інсталяції стандартів і правил. Ми не несемо відповідальності за неправильні інсталяції та їх наслідки.
